【명세서】
【발명의 명칭】
생맥주 냉각 테이블{DRAFT BEER COOLING TABLE}
【기술분야】
본 발명은 생맥주 냉각 테이블에 관한 것으로, 더욱 상세하게는 생맥주를 냉각하는 생맥주 냉각 테이블에 관한 것이다.
【발명의 배경이 되는 기술】
생맥주 냉각 테이블은 생맥주를 냉각한다. 맥주가 담긴 생맥주 컵(50)은 시간이 지나면서 외기와 접해 데워진다. 맥주의 시원한 맛이 사라져 맥주 맛이 변할 수 있다. 맥주의 시원함을 유지시키기 위해 생맥주 냉각 테이블이 사용된다. 그러나 생맥주 냉각 테이블은 일정한 냉각량으로 생맥주 컵(50)을 냉각시킨다. 사용자의 시음에 따라 생맥주 컵(50)에 담기는 맥주 량이 달라지는데 일정한 냉각량은 맥주 온도에 변화가 발생하는 문제점이 있다.
【선행기술문헌】
【특허문헌】
등록번호: 10-1215941, 생맥주 냉각테이블
【발명의 내용】
【해결하고자 하는 과제】
상기와 같은 문제점을 해결하기 위한 본 발명의 목적은, 달라지는 맥주 무게에 따라 냉각량을 변화시켜 맥주 온도를 일정하게 유지시키는 생맥주 냉각 테이블을 제공하는데 있다.
【과제의 해결 수단】
상기 목적을 달성하기 위한 본 발명은, 생맥주 컵(50)과 담긴 맥주의 무게를 측정하는 저울(10); 생맥주 컵(50)을 냉각시키는 냉각부(20); 및 측정된 무게에 대응하는 냉각량을 계산하고 계산된 냉각량에 따라 냉각부(20)를 제어하는 제어부(30)를 포함한다.
또한, 냉각부(20)는 생맥주 컵(50)을 가두는 하우징(21); 하우징(21) 측면과 하면에 배치되어 생맥주 컵(50)을 냉각시키는 열전소자(22); 열전소자(22)를 구동하는 구동부(23); 및 열전소자(22)의 열을 외부로 배출하는 팬(24)을 포함한다.
또한, 냉각부(20)와 제어부(30)는 외부로부터 전원을 공급받고, 제어부(30)는 다수의 냉각부(20)를 제어하고, 하우징(21)은 생맥주 컵(50)의 손잡이 아래까지 생맥주 컵(50)을 가두고 테이블(40)에 매설되고, 팬(24)은 테이블(40) 안쪽을 향하게 배치되고, 팬(24)에 의해 발생된 바람이 열전소자(22)의 발열면에 부딪혀 열을 외부로 배출한다.
또한, 제어부(30)는 측정된 무게에서 생맥주 컵(50)의 무게를 빼고 맥주 무게에 따라 달라지는 맥주 냉각량을 계산하고, 일정한 생맥주 컵(50) 냉각량과 맥주 냉각량에 따라 구동부(23)를 구동하여 열전소자(22)에 공급되는 전류량을 제어한다.
또한, 외기 온도를 측정하는 센서를 더 포함하고, 제어부(30)는 외기 온도를 참조하여 맥주 무게에 따라 맥주 냉각량을 보상하고, 보상된 맥주 냉각량에 따라 열전소자(22)를 제어한다.
【발명의 효과】
상기와 같은 본 발명에 따른 생맥주 냉각 테이블을 이용할 경우에는 측정된 무게에 대응하는 냉각량에 따라 냉각부(20)를 제어할 수 있다.
또한, 열전소자(22)로 생맥주 컵(50)을 냉각시키는 장점이 있다.
또한, 제어부(30)가 다수의 냉각부(20)를 제어할 수 있다.
또한, 맥주 무게에 따라 달라지는 맥주 냉각량을 참조하여 열전소자(22)를 제어할 수 있다.
또한, 외기 온도로 맥주 냉각량을 보상할 수 있다.
【도면의 간단한 설명】
도 1은 생맥주 냉각 테이블의 사시도이다.
도 2는 냉각부(20)를 보인 예시도이다.
도 3은 냉각부(20)와 테이블(40)을 보인 예시도이다.
도 4는 생맥주 냉각 테이블의 제어 방법을 보인 동작 흐름도이다.
【발명을 실시하기 위한 구체적인 내용】
다르게 정의되지 않는 한, 기술적이거나 과학적인 용어를 포함해서 여기서 사용되는 모든 용어들은 본 발명이 속하는 기술 분야에서 통상의 지식을 가진 자에 의해 일반적으로 이해되는 것과 동일한 의미를 가지고 있다. 일반적으로 사용되는 사전에 정의되어 있는 것과 같은 용어들은 관련 기술의 문맥 상 가지는 의미와 일치하는 의미를 가지는 것으로 해석되어야 하며, 본 출원에서 명백하게 정의하지 않는 한, 이상적이거나 과도하게 형식적인 의미로 해석되지 않는다.
이하, 본 발명에 따른 바람직한 실시예를 첨부된 도면을 참조하여 상세하게 설명한다.
생맥주 냉각 테이블은 측정된 무게에 대응하는 냉각량에 따라 냉각부를 제어할 수 있다. 생맥주 냉각 테이블은 열전소자로 생맥주 컵을 냉각시킬 수 있다. 생맥주 냉각 테이블은 다수의 냉각부를 제어할 수 있다. 생맥주 냉각 테이블은 맥주 무게에 따라 달라지는 맥주 냉각량을 참조하여 열전소자를 제어할 수 있다. 생맥주 냉각 테이블은 외기 온도로 맥주 냉각량을 보상할 수 있다.

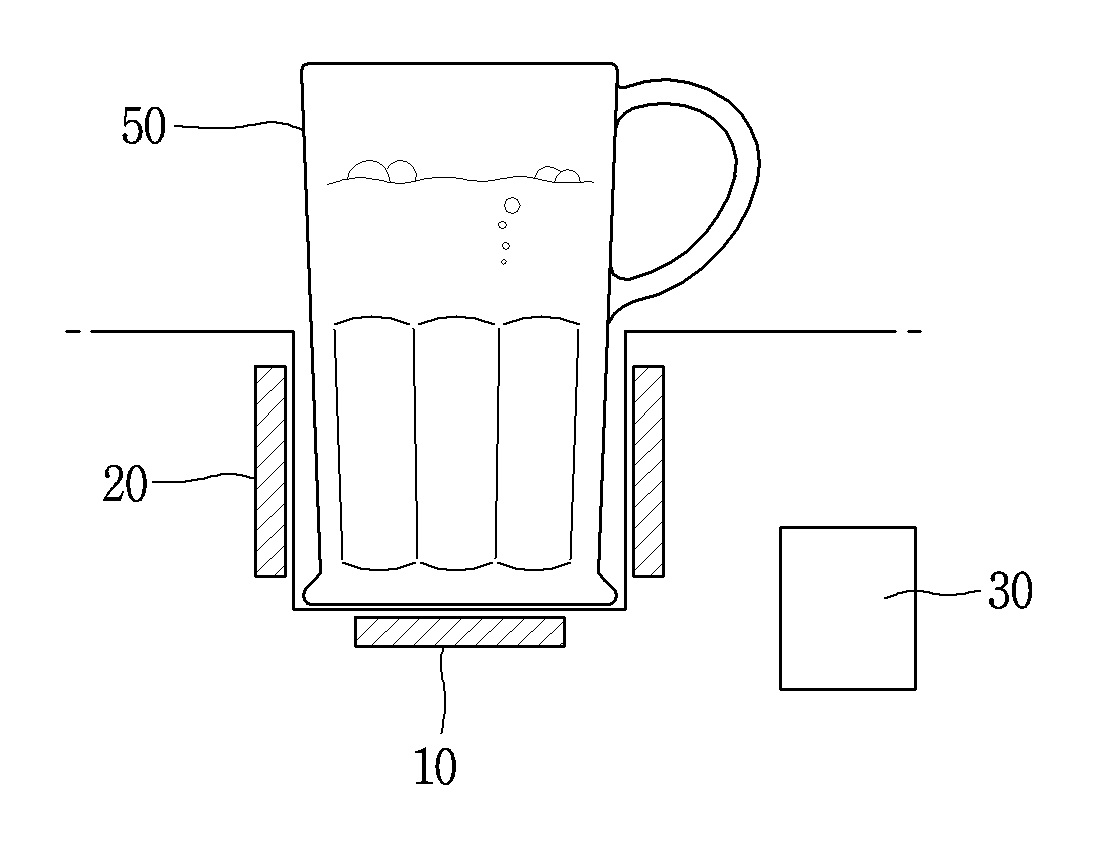

도 1은 생맥주 냉각 테이블의 사시도이다.
생맥주 냉각 테이블은 생맥주 컵(50)과 담긴 맥주의 무게를 측정하는 저울(10); 생맥주 컵(50)을 냉각시키는 냉각부(20); 및 측정된 무게에 대응하는 냉각량을 계산하고 계산된 냉각량에 따라 열전소자(22)를 제어하는 제어부(30)를 포함한다. 생맥주 냉각 테이블은 저울(10), 냉각부(20) 및 제어부(30)가 일체화된 장치로 구성되어 생맥주 컵(50)을 냉각시킬 수 있다. 실시예로, 생맥주 컵(50) 대신 맥주 캔도 가능하다.
저울(10)은 생맥주 컵(50)과 담긴 맥주의 무게를 측정한다. 사용자가 맥주를 마시면 생맥주 컵(50)과 담긴 맥주의 무게가 달라진다. 본 발명은 달라지는 맥주의 무게에 따라 냉각량을 조절하고자 한다. 따라서 저울(10)은 생맥주 컵(50)과 담긴 맥주의 무게를 측정해서 측정된 무게를 제어부(30)에 전달한다. 저울(10)은 압전소자를 이용할 수 있다. 압전소자에 무게가 가해지면 압전소자에 미세 전기가 발생한다. 저울(10)은 미세 전기를 측정하여 맥주 무게를 측정할 수 있다. 압전소자의 동작 온도가 냉각부(20)의 냉각 온도에 수렴하므로 저울(10)은 동작 온도에서 압전소자의 무게 특성을 고려해서 맥주 무게를 측정할 수 있다.
냉각부(20)는 생맥주 컵(50)을 냉각시킨다. 냉각부(20)는 열전소자(22)로 생맥주 컵(50)을 냉각시킨다. 열전소자(22)는 공급되는 전류 방향에 따라 냉각면과 발열면이 달라진다. 또한, 전류량에 따라 냉각량과 발열량이 변화한다. 냉각부(20)는 열전소자(22)에 공급되는 전류 방향과 전류량을 제어해서 생맥주 컵(50)을 냉각시킬 수 있다. 생맥주 컵(50)이 냉각되면 생맥주 컵(50)에 담긴 맥주도 냉각된다.
제어부(30)는 측정된 무게에 대응하는 냉각량을 계산하고 계산된 냉각량에 따라 열전소자(22)를 제어한다. 제어부(30)는 저울(10)에 의해 측정된 무게에 대응하는 냉각량을 계산하고 냉각량에 따라 열전소자(22)에 공급되는 전류량을 제어할 수 있다. 맥주 무게에 따라 냉각량이 달라져야 한다. 외기 온도의 변화로 맥주가 데워져서 냉각 정도가 낮아질 수 있다. 또한 맥주 용량에 따라 냉각량이 달라져야 함은 명백하다. 제어부(30)는 맥주 무게에 따라 다른 냉각량을 생맥주 컵(50)에 전달해서 맥주 온도가 일정하게 유지되도록 한다.
제어부(30)는 실시간 달라지는 냉각량을 디스플레이를 통해 표시할 수 있다. 디스플레이는 엘이디 눈금일 수 있다. 냉각량 변화는 실시간 달라지는 전기 사용량을 간접 표시할 수 있다. 엘이디 눈금은 바형 또는 링형일 수 있다. 바형은 높이로 냉각량 크기를 나타내고, 링형은 원호로 냉각량 크기를 나타낼 수 있다. 사용자는 일정한 냉각량이 아닌 맥주 무게에 따라 냉각량 크기가 달라짐을 엘이디 눈금을 통해 확인 가능하다.
엘이디 눈금의 변화는 생맥주 냉각 테이블의 정상 동작을 가늠할 수 있다. 정상 동작이 되지 않을 때 엘이디 눈금 변화가 없을 것이다. 사용자는 엘이디 눈금 변화로 생맥주 냉각 테이블의 정상 동작을 알 수 있다. 또한, 사용자는 맥주 시음으로 생맥주 냉각 테이블의 정상 동작을 판단할 수 있다. 정상 동작하지 않는 냉각부(20)는 교체 수리되어야 한다. 수리의 편리를 위해 냉각부(20) 모듈화가 필요하다. 모듈화된 냉각부(20)는 수리 요구시 정상 냉각부(20)로 교체되어 매장 영업에 지장을 주지 않도록 할 수 있다. 고장에 빠른 대처는 제조사의 판매망 구축에 도움이 된다. 냉각부(20) 고장으로 인한 매장의 매출 삭감을 최소한으로 줄이기 위해 제조사는 모듈화된 냉각부(20)로 매장에 설치된 생맥주 냉각 테이블을 즉시 수리 가능하다.

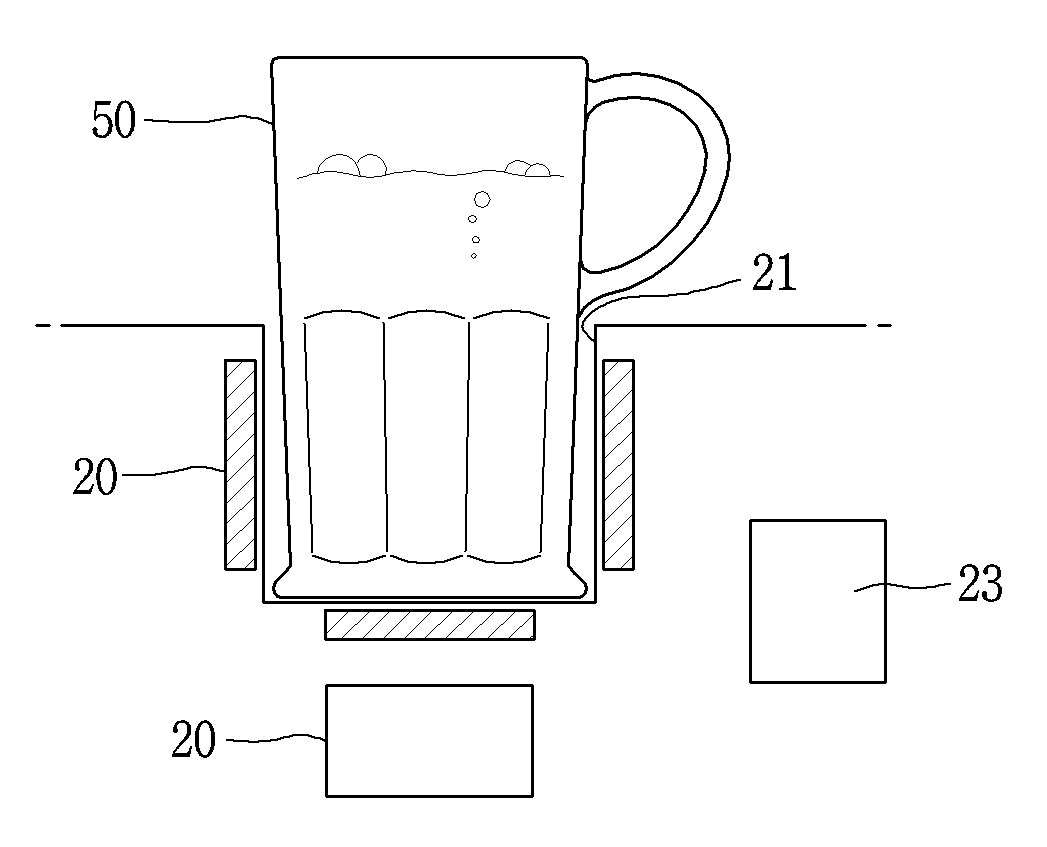

도 2는 냉각부(20)를 보인 예시도이다.
냉각부(20)는 생맥주 컵(50)을 가두는 하우징(21); 하우징(21) 측면과 하면에 배치되어 생맥주 컵(50)을 냉각시키는 열전소자(22); 열전소자(22)를 구동하는 구동부(23); 및 열전소자(22)의 열을 외부로 배출하는 팬(24)을 포함한다.
하우징(21)은 생맥주 컵(50)을 가두고, 하우징(21) 측면과 하면에 열전소자(22)가 배치되어 생맥주 컵(50)을 냉각시킨다. 하우징(21)의 열전소자(22)에서의 냉각면이 생맥주 컵(50)을 냉각시키도록 하우징(21) 외면과 생맥주 컵(50) 사이의 간격이 일정 간격 이하로 선택될 수 있다. 하우징(21)은 생맥주 컵(50) 손잡이가 외부로 노출되도록 일자 홈이 파여있을 수 있다. 사용자가 손잡이를 잡고 생맥주 컵(50)을 들어 올려 하우징(21)으로부터 분리될 수 있다.
구동부(23)는 열전소자(22)를 구동한다. 구동부(23)는 열전소자(22)를 구동하는 드라이버를 포함한다. 드라이버는 제어부(30)의 제어에 따라 열전소자(22)에 공급되는 전류량을 조절한다. 드라이버는 외부 SMPS로부터 전류를 공급받을 수 있다. 드라이버는 열전소자(22)에 전류를 공급해서 열전소자(22)를 구동할 수 있는 구동 회로를 가진다.
팬(24)은 열전소자(22)의 열을 외부로 배출한다. 팬(24)은 열전소자(22)의 발열면에 바람을 가해 발열면의 열을 외부로 배출해서 열전소자(22)의 냉각면의 냉각 효율을 높일 수 있다. 열전소자(22)는 냉각면에서 발열면으로 열을 이동시킨다. 발열면이 냉각되면 열 이동이 증가할 수 있다. 팬(24)은 열전소자(22)에 의한 열 이동을 원할하게 해서 냉각면의 냉각 성능을 높인다. 높아진 냉각 성능은 적은 전류량으로 맥주 냉각이 이루어질 수 있도록 한다.

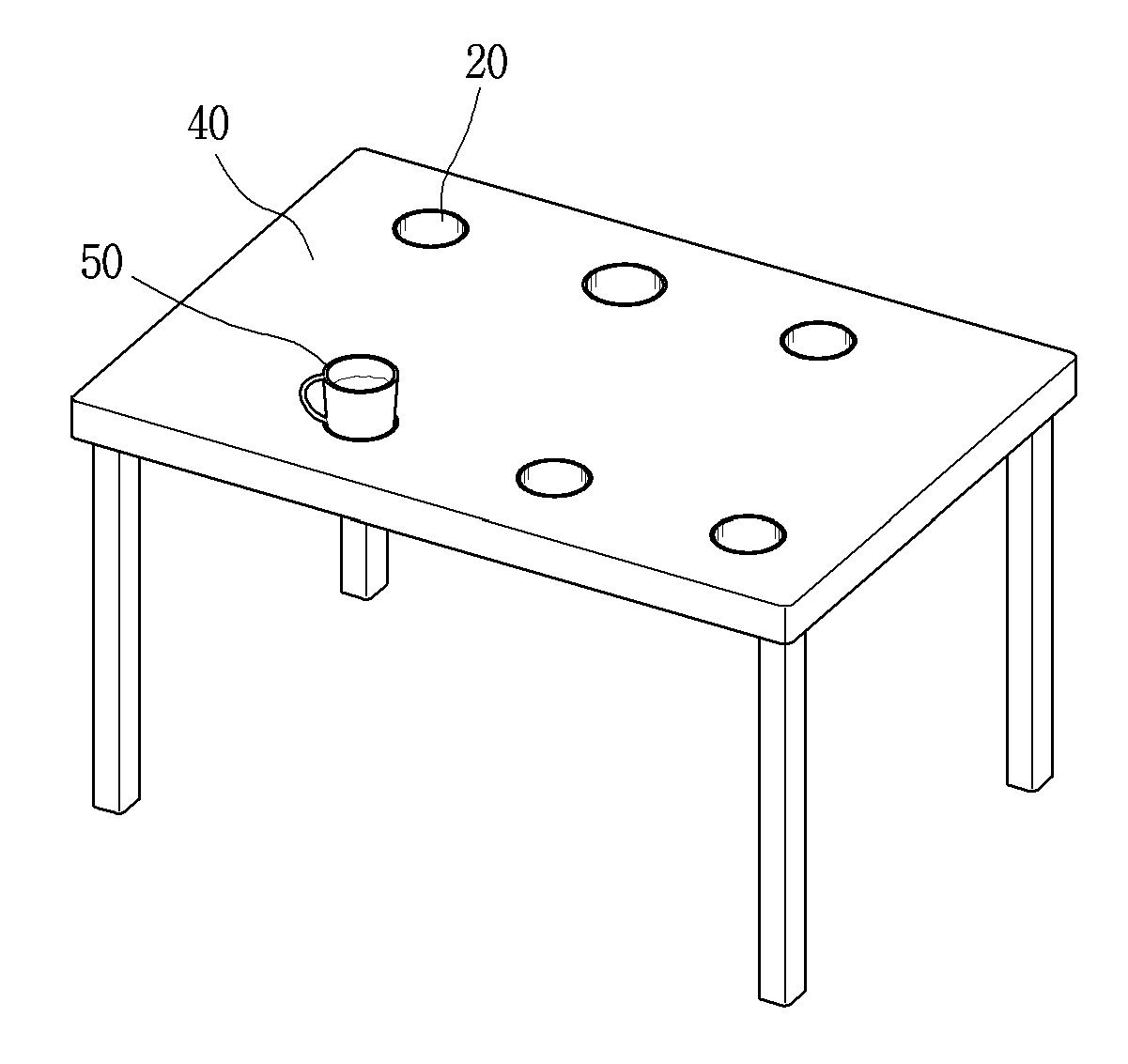

도 3은 냉각부(20)와 테이블(40)을 보인 예시도이다.
냉각부(20)와 제어부(30)는 외부로부터 전원을 공급받고, 제어부(30)는 다수의 냉각부(20)를 제어하고, 하우징(21)은 생맥주 컵(50)의 손잡이 아래까지 생맥주 컵(50)을 가두고 테이블(40)에 매설되고, 팬(24)은 테이블(40) 안쪽을 향하게 배치되고, 팬(24)에 의해 발생된 바람이 열전소자(22)의 발열면에 부딪혀 열을 외부로 배출한다.
제어부(30)가 테이블(40)에 다수 매설된 하우징(21)에 대응하는 다수의 냉각부(20)를 제어할 수 있다. 다른 실시예로, 제어부(30), 냉각부(20), 하우징(21)이 일체로 제작되어 개별로 생맥주 컵(50)을 냉각시킬 수도 있다.
테이블(40)은 다수 매설된 냉각부(20)를 가질 수 있다. 냉각부(20)는 생맥주 컵(50)을 가두는 하우징(21); 하우징(21) 측면과 하면에 배치되어 생맥주 컵(50)을 냉각시키는 열전소자(22); 열전소자(22)를 구동하는 구동부(23); 및 열전소자(22)의 열을 외부로 배출하는 팬(24)을 포함한다. 테이블(40)에 앉은 여러 사용자가 하우징(21)에 삽입된 생맥주 컵(50)에 담긴 맥주를 마실 수 있다. 냉각부(20)가 맥주를 냉각시켜 여러 사용자가 시원한 맥주를 마실 수 있게 한다. 테이블(40)에 매설되는 냉각부(20) 수는 몇 인용 테이블(40)에 따라 달라질 수 있다. 테이블(40)은 1인용부터 10인용까지 다양할 수 있다. 1인용의 경우 가정에서 사용되거나 1인용 바 테이블 사용될 수 있고, 10인용의 경우 대형 테이블로 사용될 수 있다.

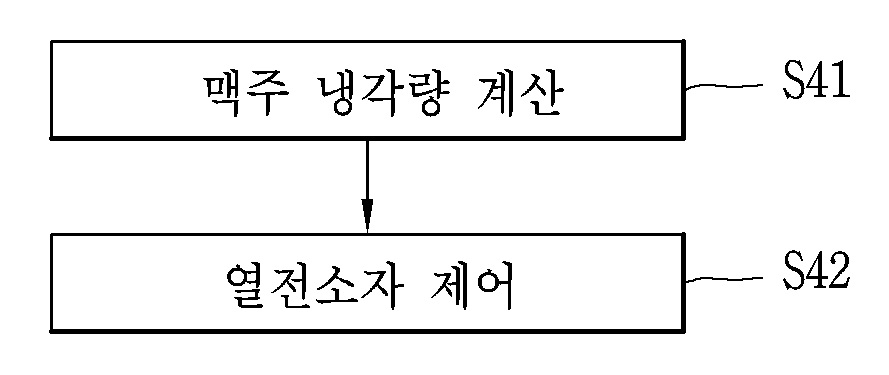

도 4는 생맥주 냉각 테이블의 제어 방법을 보인 동작 흐름도이다.
생맥주 냉각 테이블의 제어 방법에 대해 설명한다.
제어부(30)는 프로그램을 저장하는 프로그램 메모리, 데이터를 저장하는 데이터 메모리, 프로그램을 실행하는 프로세서를 포함한다.
프로그램 메모리에 저장된 데이터를 살펴보면, 프로그램 메모리는 측정된 무게에서 생맥주 컵(50)의 무게를 빼고 맥주 무게에 따라 달라지는 맥주 냉각량을 계산하는 단계; 일정한 체적을 가지는 생맥주 컵(50)의 냉각량과 맥주 냉각량에 따라 구동부(23)를 구동하여 열전소자(22)에 공급되는 전류량을 제어하는 단계를 포함한다.
제어부(30)는 프로세서에 의해 프로그램 메모리에 저장된 프로그램을 실행하며 이러한 동작을 설명하면 다음과 같다.
제어부(30)에서 실행되는 절차를 시계열 순으로 설명한다.
제어부(30)는 측정된 무게에서 생맥주 컵(50)의 무게를 빼고 맥주 무게에 따라 달라지는 맥주 냉각량을 계산한다. 제어부(30)가 달라지는 맥주 무게만을 계산해서 맥주 냉각량에 반영할 수 있다. 생맥주 컵(50)의 무게가 일정할 때 사용자의 맥주 복용 정도에 따라 맥주 무게가 달라진다. 제어부(30)는 달라지는 맥주 무게에 따라 맥주 냉각량을 조절할 수 있다.
제어부(30)는 일정한 체적을 가지는 생맥주 컵(50)의 냉각량과 맥주 냉각량에 따라 구동부(23)를 구동하여 열전소자(22)에 공급되는 전류량을 제어한다. 제어부(30)는 일정한 생맥주 컵(50) 냉각량에 실시간 달라지는 맥주 냉각량을 반영해서 열전소자(22)를 구동한다.
도 5는 생맥주 냉각 테이블의 제어 방법의 다른 실시예를 보인 동작 흐름도이다.
생맥주 냉각 테이블의 제어 방법의 다른 실시예에 대해 설명한다.
제어부(30)는 프로그램을 저장하는 프로그램 메모리, 데이터를 저장하는 데이터 메모리, 프로그램을 실행하는 프로세서를 포함한다.
프로그램 메모리에 저장된 데이터를 살펴보면, 프로그램 메모리는 외기 온도를 참조하여 맥주 무게에 따라 맥주 냉각량을 보상하고, 보상된 맥주 냉각량에 따라 열전소자(22)를 제어하는 단계를 포함한다.
제어부(30)는 프로세서에 의해 프로그램 메모리에 저장된 프로그램을 실행하며 이러한 동작을 설명하면 다음과 같다.
제어부(30)에서 실행되는 절차를 시계열 순으로 설명한다.
센서는 외기 온도를 측정한다.
제어부(30)는 외기 온도를 참조하여 맥주 무게에 따라 맥주 냉각량을 보상하고, 보상된 맥주 냉각량에 따라 열전소자(22)를 제어한다. 외기 온도의 변화는 맥주가 데워지는 정도가 달라진다. 겨울일 때 맥주의 데워짐과 여름일 때 맥주의 데워짐이 다름을 알 수 있다. 이에 따라 제어부(30)가 외기 온도로 맥주 냉각량을 보상해서 열전소자(22)를 제어하는 것이다.
맥주 온도를 측정해서 제어부(30)가 맥주 냉각량을 보상하는 것도 한 방법이나 맥주 온도를 측정하는 것이 설계상 어려울 수 있다. 이러한 어려움을 극복하는 방법으로 외기 온도와 맥주 무게를 측정해서 맥주 냉각량을 보상하는 것이 본 발명에서 제시하는 방법이다. 외기 온도는 차가운 맥주와 둘러싸는 공기 사이에 발생하는 열교환 정도를 가늠하는 지표로 사용될 수 있다. 제어부(30)는 외기 온도로 맥주의 데워짐을 예측하고, 맥주 냉각량을 보상해서 열전소자(22)를 제어하는 것이다.
이상 정리하면, 생맥주 냉각 테이블은 측정된 무게에 대응하는 냉각량에 따라 냉각부(20)를 제어할 수 있다. 생맥주 냉각 테이블은 생맥주 컵에 담긴 맥주 무게에 대응하는 냉각량을 계산하고, 계산된 냉각량에 따라 냉각부(20)를 제어할 수 있다.
생맥주 냉각 테이블은 열전소자(22)로 생맥주 컵(50)을 냉각시킬 수 있다. 열전소자(22)는 드라이버로부터 전류를 공급받아 냉각면에 접하는 생맥주 컵(50)을 냉각시킬 수 있다.
제어부(30)가 테이블(40)에 매설되어 구성된 다수의 냉각부(20)를 제어할 수 있다.
제어부(30)가 맥주 무게에 따라 달라지는 맥주 냉각량을 참조하여 열전소자(22)를 제어할 수 있다.
제어부(30)가 외기 온도로 맥주 냉각량을 보상할 수 있다.
[실시예 1]
제어부(30)는 생맥주 컵의 무게를 입력받아 저울(10)에 오프셋을 보정한다. 제어부(30)는 스마트폰 앱으로부터 생맥주 컵의 무게를 입력받을 수 있다. 제어부(30)는 스마트폰과 블루투스 통신하여 생맥주 컵의 무게를 수신해서 저울(10)에 무게 오프셋 보정을 수행할 수 있다.
상기에서는 본 발명의 바람직한 실시예를 참조하여 설명하였지만, 해당 기술 분야의 숙련된 당업자는 하기의 특허 청구의 범위에 기재된 본 발명의 사상 및 영역으로부터 벗어나지 않는 범위 내에서 본 발명을 다양하게 수정 및 변경시킬 수 있음을 이해할 수 있을 것이다.
【부호의 설명】
10: 저울 20: 냉각부
21: 하우징 22: 열전소자
23: 구동부 24: 팬
30: 제어부 40: 테이블
50: 생맥주 컵

【특허청구범위】
【청구항 1】
생맥주 컵(50)과 담긴 맥주의 무게를 측정하는 저울(10);
상기 생맥주 컵(50)을 냉각시키는 냉각부(20); 및
측정된 무게에 대응하는 냉각량을 계산하고 계산된 냉각량에 따라 상기 냉각부(20)를 제어하는 제어부(30)를 포함하는 생맥주 냉각 테이블.
【청구항 2】
제1항에 있어서,
상기 냉각부(20)는 상기 생맥주 컵(50)을 가두는 하우징(21);
상기 하우징(21) 측면과 하면에 배치되어 상기 생맥주 컵(50)을 냉각시키는 열전소자(22);
상기 열전소자(22)를 구동하는 구동부(23); 및
상기 열전소자(22)의 열을 외부로 배출하는 팬(24)을 포함하는 생맥주 냉각 테이블.
【청구항 3】
제2항에 있어서,
상기 냉각부(20)와 상기 제어부(30)는 외부로부터 전원을 공급받고,
상기 제어부(30)는 다수의 냉각부(20)를 제어하고,
상기 하우징(21)은 상기 생맥주 컵(50)의 손잡이 아래까지 상기 생맥주 컵(50)을 가두고 테이블(40)에 매설되고,
상기 팬(24)은 상기 테이블(40) 안쪽을 향하게 배치되고, 상기 팬(24)에 의해 발생된 바람이 상기 열전소자(22)의 발열면에 부딪혀 열을 외부로 배출하는 생맥주 냉각 테이블.
【청구항 4】
제2항에 있어서,
상기 제어부(30)는 측정된 무게에서 상기 생맥주 컵(50)의 무게를 빼고 맥주 무게에 따라 달라지는 맥주 냉각량을 계산하고, 일정한 체적을 가지는 생맥주 컵(50)의 냉각량과 맥주 냉각량에 따라 상기 구동부(23)를 구동하여 상기 열전소자(22)에 공급되는 전류량을 제어하는 생맥주 냉각 테이블.
【청구항 5】
제4항에 있어서,
외기 온도를 측정하는 센서를 더 포함하고,
상기 제어부(30)는 상기 외기 온도를 참조하여 맥주 무게에 따라 맥주 냉각량을 보상하고, 보상된 맥주 냉각량에 따라 상기 열전소자(22)를 제어하는 생맥주 냉각 테이블.
 
【요약서】
【요약】
생맥주 냉각 테이블이 개시된다. 생맥주 컵(50)과 담긴 맥주의 무게를 측정하는 저울(10); 생맥주 컵(50)을 냉각시키는 냉각부(20); 및 측정된 무게에 대응하는 냉각량을 계산하고 계산된 냉각량에 따라 냉각부(20)를 제어하는 제어부(30)를 포함한다. 따라서 측정된 무게에 대응하는 냉각량에 따라 냉각부(20)를 제어할 수 있고, 열전소자(22)로 생맥주 컵(50)을 냉각시키는 장점이 있고, 제어부(30)가 다수의 냉각부(20)를 제어할 수 있고, 맥주 무게에 따라 달라지는 맥주 냉각량을 참조하여 열전소자(22)를 제어할 수 있고, 외기 온도로 맥주 냉각량을 보상할 수 있다.
【대표도】
도 1
 
【도면】
【도 1】

【도 2】

【도 3】

【도 4】

【도 5】
