Description

임베디드 제누이노 CNC 보드입니다. 제누이노 보드 자체로 동작이 가능합니다.
제누이노 보드에 CNC 컨트롤러를 프로그램하였습니다. PC와도 통신합니다. PC 제어 프로그램의 제어를 받을 수 있습니다.

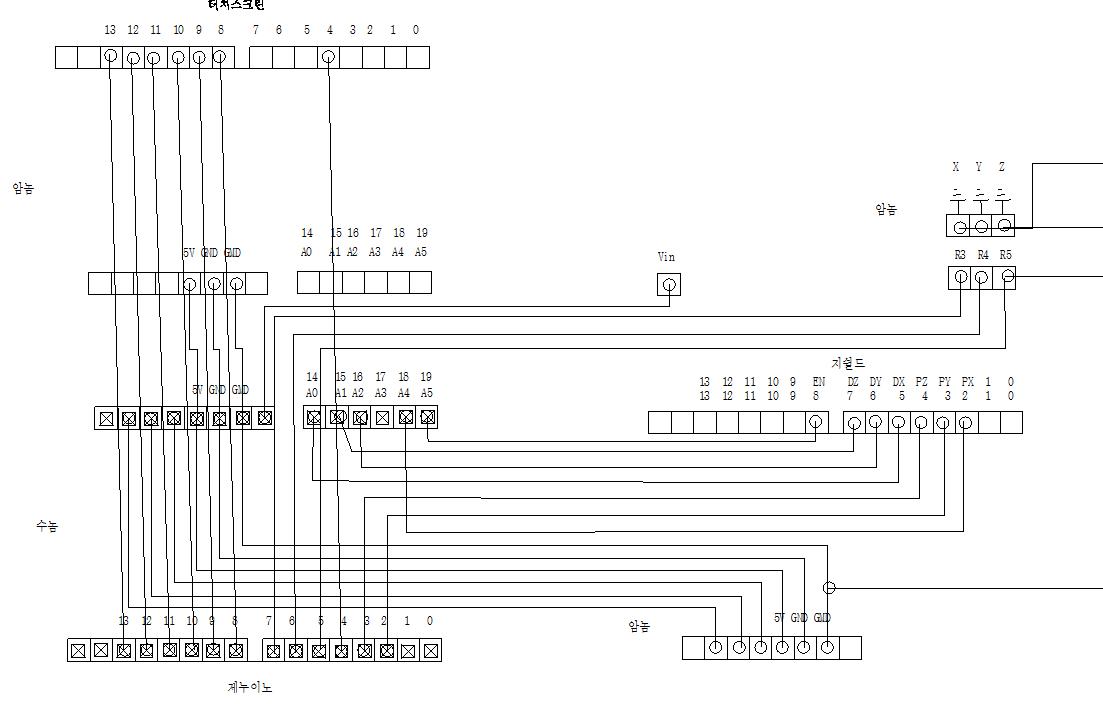

위 회로도로 인터페이스 보드를 구현하고

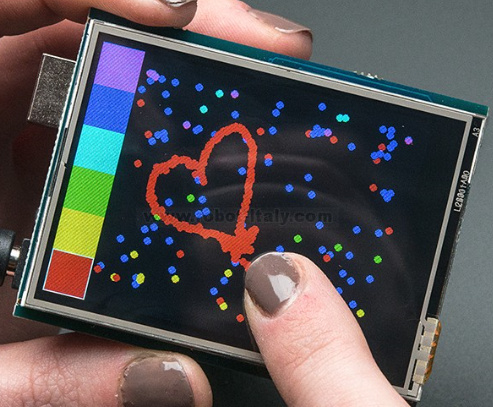

아래 adafruit 2.8인치 터치스크린(STMPE610)을 사용합니다.

아래 지쉴드(gshield)를 사용합니다.

임베디드 CNC 사양
알루미늄, 아크릴, 목재, 나무, 대나무, PCB, PVC, PMMA, 플라스틱, ABS, 카본, 황동, 비금속, 금, 은, 구리, 납 가공 기능을 포함
정밀도 5um (1바퀴에 1mm 이동)
속도 (노멀 3mm – 최대 16mm)/초 볼스크류

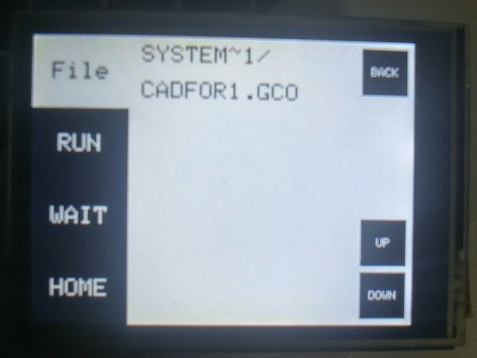

터치스크린 메뉴: Home(원점 복귀), File(G코드 파일 선택), Run(이송 동작), Wait(일시 정지)
G90, G1, G54 지원
G 코드 파일 확장자 .GCO, 넘버링 N숫자 포함.
인터페이스: USB포트, SD 카드
기계 크기 장비 규격 880*690*520
정밀도 위치 정밀도 5um
제어부 3축 제어 모터 지쉴드
컨트롤러 제누이노
소프트웨어 니온소프트 CNC
테이블 구조 클램프
이송장치 이송장치 볼스크류
최대 이송속도 16mm/sec
사용 설명서
SD 카드에 G코드 파일을 저장하고, 터치스크린의 SD 카드 어댑터에 꼽는다.
전원을 켜거나 리셋 버튼을 누르고, File 메뉴에서 G 코드 파일을 선택하고, Run 메뉴를 선택한다. 일시 정지가 필요할 경우 Wait 메뉴를 선택한다.
원점 복귀가 필요할 경우 Home 메뉴를 선택한다.
디버깅을 할 경우, PC에 아두이노 개발환경을 설치하고, 제누이노 보드 환경을 설치한다. 제누이노 보드와 PC를 연결하고 시리얼 모니터로 메시지를 확인한다.
소프트웨어 A/S가 필요한 경우 시리얼 모니터 메시지를 니온소프트 xtrim@paran.com으로 보낸다.
