소형 공작 기계 쉘라인 선반 밀링(sherline lathe milling)입니다. 소형 공작 기계로 CNC로도 동작합니다.

아래 소형 공작 기계 제품에서 모델명 선택하시고 전화주세요. 구매 대행해 드립니다. 전화: 010-2381-3152 이메일: xtrim@paran.com

소형 공작 기계 물품을 보고 싶으시면 우신에이엠티(시흥시 정왕동 MTV 2사 201호)로 방문해 주세요.

소형 공작 기계 쉘라인 선반 밀링에는 디지털 리드 아웃(digital readout)이 있어 CNC는 좌표를 디지털로 읽을 수 있습니다.

CNC 제어와 함께 디지털 리드 아웃(digital readout)을 이용하면 CNC에서는 실시간으로 좌표 이동을 알 수 있습니다.

디지털 리드 아웃은 일반 MPG와 동일한 기능을 할 수 있습니다.

컴퓨터에서 이동 명령을 내리고 CNC에서 디지털 리드 아웃으로 현재 좌표를 읽어 원하는 지점에 위치할 수 있습니다.

작업물 공작에 도움이 됩니다.

Lathes

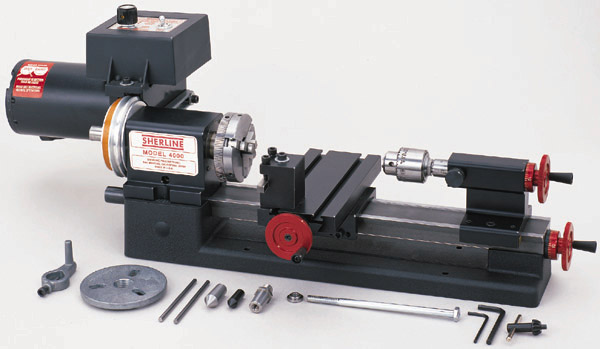

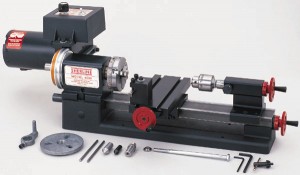

4000 (4100)–3.5″ x 8″ lathe with standard handwheels

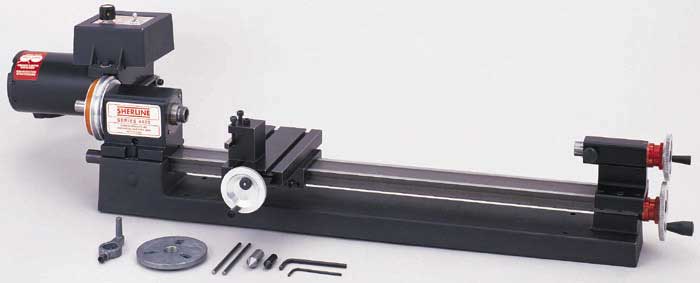

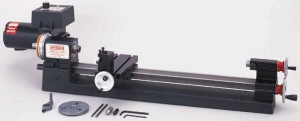

4400 (4410)–3.5″ x 17″ lathe with adjustable zero handwheels and rocker tool post

Mills

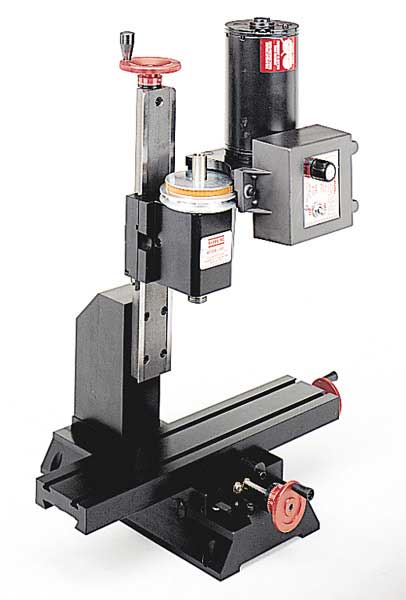

5000 (5100)–Mill with 10″ base and standard handwheels.

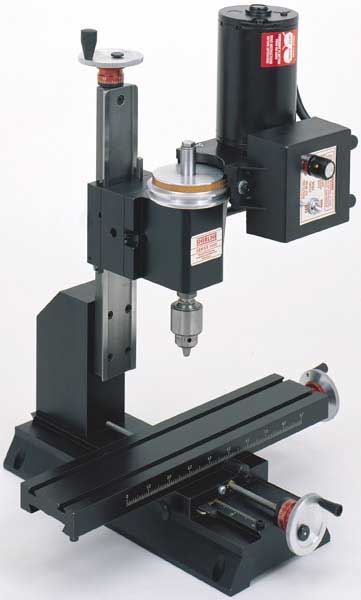

5400 (5410)–Mill with 12″ deluxe base, drill chuck, headstock spacer block, adjustable zero handwheels and laser engraved reference scales

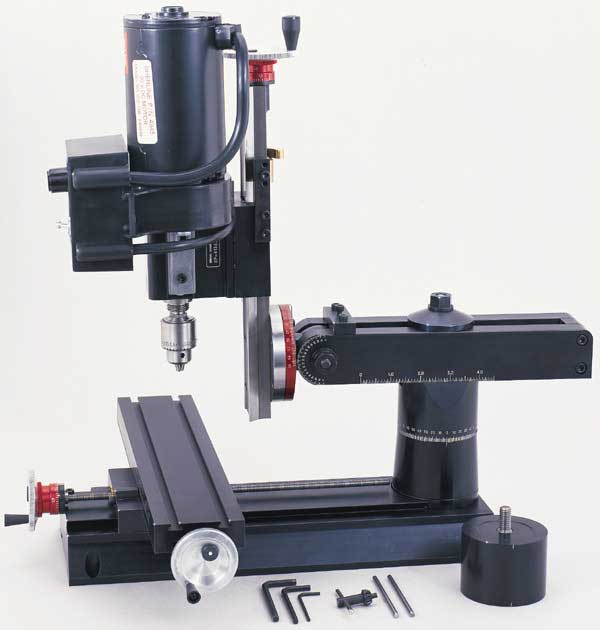

2000 (2010)–Mill with 14″ deluxe base, multi-direction column and ram, drill chuck and adjustable zero handwheels

니온소프트 – CNC 컨트롤러와 제어 장치

Nion Soft – CNC controllers and control devices







CNC 컨트롤러는 컴퓨터와 시리얼로 연결되어 컴퓨터로부터 제어 명령을 수신하고 모터 드라이버를 제어합니다.

모터 드라이버는 디렉션 신호와 펄스 신호로 제어가 가능하면 스텝 모터 드라이버, 또는 서보 모터 드라이버의 연결이 가능합니다.

http://www.devicemart.co.kr 에서 암 개발 보드를 검색하시면 됩니다. 아두이노 보드도 가능합니다.

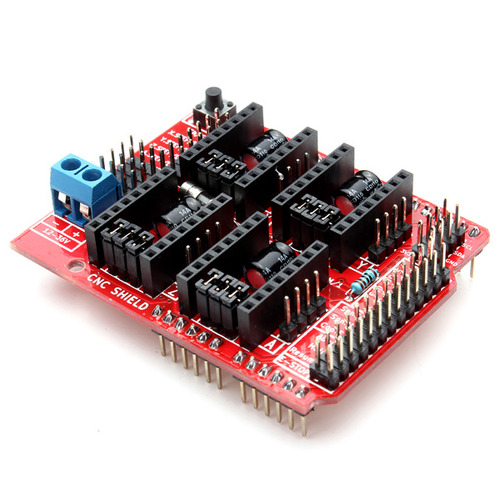

아두이노 GBRL 보드를 이용할 수 있습니다.

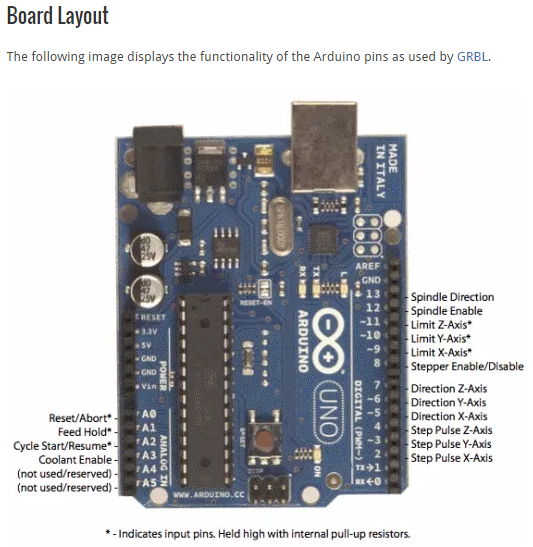

GBRL 보드의 핀 배치도입니다.

아두이노 보드, 암 개발 보드에 프로그래밍하여 CNC 컨트롤러를 판매합니다. 제어 프로그램은 무료로 제공됩니다. 계속 업데이트됩니다.



Serial Communication Circuit CNC Controller

Motor Drive Circuit

Power Circuit

예시 회로 대신 시리얼 통신 커넥터(rs232), 모터 제어 모듈(L297, SLA7024), 전원 보드(5V정전원)를 이용하고 전원 보드에 전원 어댑터를 연결하여 구성할 수도 있습니다. 시리얼 통신 회로는 CNC 컨트롤러와 제어 프로그램이 통신할 수 있는 환경을 제공합니다. 제어 프로그램은 기본 세팅으로 컴퓨터의 시리얼 포트 1을 사용합니다.

Example circuit instead of the serial communication connector (rs232), motor control module (L297, SLA7024), using the power board (5V positive supply) and can also be configured to connect the power adapter to the power board. Serial communication circuitry provides an environment that can communicate with the CNC controller and the control program. Control program uses the serial port of the computer to the default settings.

모터 구동 회로는 스텝 모터를 구동하는 회로를 예시합니다. CNC 컨트롤러는 모터 구동 회로에 리셋 신호(RESET), 인에이블 신호(ENABLE), 디렉션 신호(DIR), 펄스 신호(PULSE)를 제공합니다. 디렉션 신호(DIR), 펄스 신호(PULSE)를 이용하여 다른 모터 구동 드라이버를 제어할 수 있습니다.

A motor drive circuit is illustrated a circuit for driving the step motor. The CNC controller provides a reset signal (RESET), the enable signal (ENABLE), direction signal (DIR), a pulse signal (PULSE) to the motor drive circuit. Direction signal (DIR), a pulse signal (PULSE), you can control the other drivers by using a motor-driven.

제어 장치를 구성하기 위해 USB 시리얼 컨버터, CNC 컨트롤러, 모터 구동 회로(스텝 모터 드라이버 pololu a4988 검색하시면 외국 사이트에서 구입할 수 있습니다.), 전원 회로(5V), 어댑터가 필요합니다. 위 장치는 디바이스 마트나 엘레파츠 등에서 구입할 수 있습니다. CNC 컨트롤러는 제어 프로그램이 구현된 장치로 구매를 원하시면 제 이메일(xtrim@paran.com) 이나 전화(010-2381-3152)로 연락 주세요. 시리얼 포트가 없을 경우 시리얼 포트를 구성할 장치가 필요합니다. CNC 컨트롤러의 가격은 10만원으로 책정되어 있습니다.

To configure the control device to the USB serial converter, CNC controller, motor drive circuit (stepping motor driver, please search pololu a4988 can be purchased from a foreign site), the power supply circuit (5V), you will need an adapter. The above devices can be purchased at the device-Mart or eleparts. Please contact us for CNC controller is a control program implemented by the purchasing unit to my email(xtrim@paran.com) or phone(82-10-2254-7478). If you do not have a serial port, you need a device to configure the serial port.

드라이버를 설치하고 USB 시리얼 컨버터를 컴퓨터에 연결합니다. CNC 컨트롤러와 모터 구동 회로를 연결해야 합니다.

리셋과 리셋을 연결하고 펄스와 스텝을 연결하고 DIR과 DIR을 연결합니다. 모터를 결선합니다.

Connection reset and reset and connect the pulse and step and connect the DIR and DIR. The connection of the motor.

Two-phase unipolar stepper motor with six leads. A4988에 bipolar모터처럼 연결이 가능합니다. 위에서 언급한 bipolar 모터 연결법 처럼 연결하고 스텝모터의 A’, B’ 리드는 연결하지 않고 남겨둡니다. 이 리드선들은 두개의 코일사이의 중간부분으로 bipolar 제작에서는 사용되지 않습니다.
CNC 컨트롤러와 전원 회로에 전원과 접지를 연결하고 어댑터를 연결합니다. 하드웨어 구성은 마칩니다. CNC 컨트롤러의 시리얼 포트를 USB 시리얼 컨버터에 연결합니다. 제어 프로그램을 실행시키고 G 코드 파일을 로딩하여 제어 장치를 구동합니다.

Two-phase unipolar stepper motor with six leads. This connection can be like a bipolar motor on A4988. Connection connection, as mentioned above, and A bipolar motor step motor ‘, B’ lead and leave without connection. The leads are not used in bipolar fabrication with the middle part between the two coils.
Connect the power and ground to the CNC controller and power supply circuit and connect the adapter. Hardware configuration is complete. Connect the serial port on the CNC controller to a USB-serial converter. Executes a control program drives the control device loads the G code file.

아래 동영상은 실제 소형 공작기계를 구동하는 영상입니다.
